残余应力打孔仪

RSD1测残余应力打孔装置

RSD1型 测残余应力打孔仪 针对平面、边角、直角等测试环境,可实现多方位测量;显微镜调节,显微镜中有栅格线与应变花精确对中;转速可调节控制,减少温升对测试的影响。

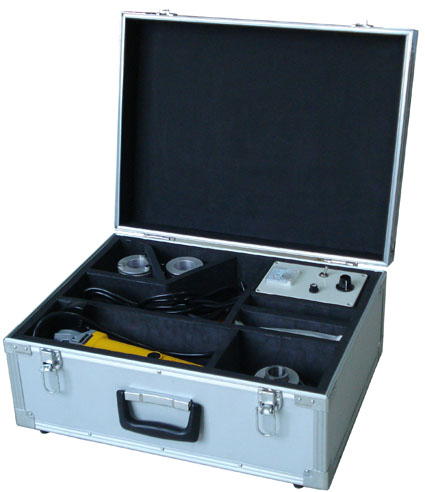

RSD1 测残余应力打孔装置

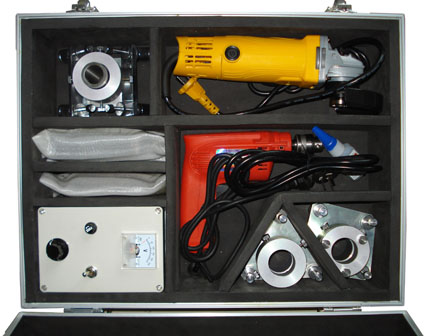

一、本装置主要包括:

1、高精度显微镜 1套

2、万向电钻 1套

3、抛光机 1台

4、φ1、1.5、3.0通用钻具导向装置 1套

5、平面钻台 1套

6、角缝钻台 1套

7、直角边钻台 1套

8、调压器 1台

9、2mm塞片 1个

二、主要技术指标

1、高精度显微镜:0.01mm

2、高精度自锁紧卡具:φ0.02mm

3、调速范围:0-2600r/min

4、钻孔直径:1.5-3.0mm

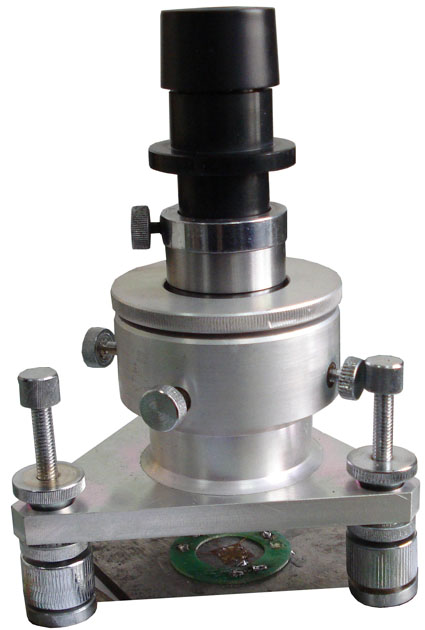

通过显微镜来控制调整钻孔对中精度:





显微镜中有栅格线,可对准打孔仪下面应变花中心的十字花:



对中并调垂直后把钻孔导向装置放入钻孔平台,钻具通过万向节与可调速手电钻相连,通过调整调速、调压装置控制手电钻的转速以使附加应变达到最小。

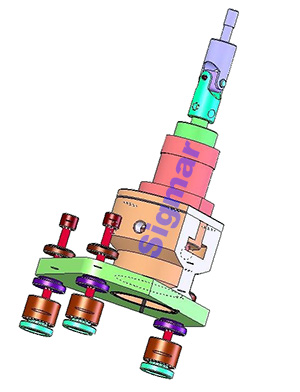

                        平面钻台

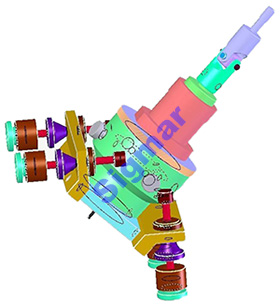

                        角缝钻台



                        直角边钻台
