电阻应变仪

ASM9-4静态应变采集器

ASM9-4静态应变采集箱是济南西格马公司自主研发的4通道自带6寸液晶屏的静态应变仪。主要测量静态应变、应力、残余应力。测量精度高、线性好、温漂小,可长时间、安全、可靠地工作,可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。

ASM9-4静态应变采集箱是济南西格马公司自主研发的4通道自带6寸液晶屏的静态应变仪。主要测量静态应变、应力、残余应力。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间、安全、可靠地工作,可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。

一、主要功能

1.测量各种线弹性材料的静态应变应力或缓慢变化的应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。

2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等。

3.可以测量多种物理信号

    (1)一次直接测量信号:应变信号

    (2)二次计算生成信号:应力信号、残余应力信号

4.自带6寸液晶屏,在线显示所有通道的应变、应力或残余应力

通过按键和旋钮设置、修改应变、应力或残余应力参数

5.设备存储打印

    (1)数据存储功能,设备可随时存储当前测量数据,并可事后查看。

    (2)数据导出功能,导出Excel表格数据格式文件,方便查看与进一步处理

二、技术指标

1.ADC分辨率:24位

2.ADC类型:Sigma-Delta

3.应变仪与计算机通讯方式:以太网通讯,串口通讯

4.测试信号通道数:4通道/台,可同时接1个测应力用应变花,自动巡检、监测应力及其变化;或可接4个电阻应变片,自动巡检4个通道。

5.所有通道共用一组补偿端子

6.每通道信号采样率fs(Samples/second):1、2、5、10、20、50、100

7.应变信号技术指标(开机预热半小时测得)

    a.电桥激励电源(V):2.5

    b.电桥连接方式:1/4桥、半桥1:公共补偿、半桥2:一对一补偿、半桥3:四线制无横向效应、半桥4:三线制有横向效应、全桥1:无横向效应、全桥2:有横向效应

    c.应变片灵敏度可设置,并存在仪器内部

    d.应变计阻值(Ω):60、120、350、700、1000

    e.可长导线补偿,去除导线电阻引起的系统误差

    f.电桥平衡范围(Ω):应变计阻值 × ±1%

    g.应变测量范围(με):-60000~+60000

    h.非线性:小于0.02%

    i.应变测量分辨率(με):0.1

    j.应变显示分辨率(με):0.1

    k.应变测量误差

fs=1S/s温度条件                                   半桥误差    (D为测量值)
出厂时测量误差典型值20℃~30℃±(D×0.05%±0.3με)
典型值-40℃~70℃±(D×0.1%±1με)
计量标定后测量误差典型值20℃~30℃±(D×0.02%±0.2με)
典型值-40℃~70℃±(D×0.05%±0.5με)

    l.应变测量零点温度漂移

测试条件温漂
应变信号源置于恒温箱,应变仪置于调温箱,fs=1S/s,电桥硬件平衡,然后从低温开始调温测量半桥20℃~30℃1με/℃
-40℃~70℃2με/℃

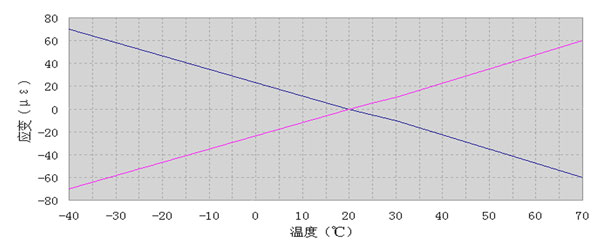

ASM9-4应变测量零点温漂

    m.加载-5000με应变温度漂移

测试条件温漂
应变信号源置于恒温箱,应变仪置于调温箱,fs=1S/s,电桥硬件平衡,然后加载应变-5000με,从低温开始调温测量半桥20℃~30℃1με/℃
-40℃~70℃2με/℃

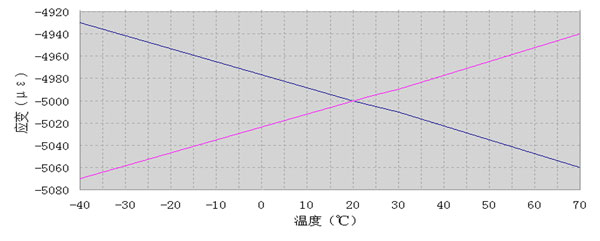

ASM9-4应变测量加载温漂

    n.应变测量随时间漂移

测试条件时漂
应变信号源和应变仪置于恒温箱,fs=1S/s,电桥硬件平衡,平衡后加载应变-5000με半桥24小时3με

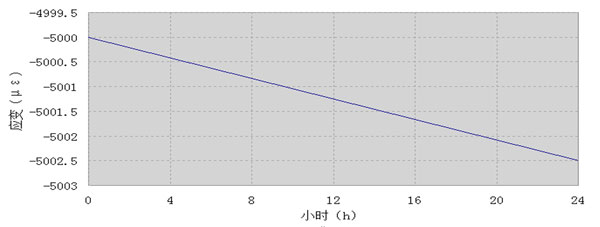

ASM9-4应变测量时漂

8.测试信号接口类型:夹式直插端子

9.外形尺寸及重量

    应变仪外形尺寸:

    ASM9-4:191×200×79 (长×宽×高,mm)  重量:1419g

10.电源要求

12VDC 2A电源适配器

11.环境要求

    工作温度: -40℃~70℃  工作湿度: 10%~90% RH

    储存温度: -40℃~85℃  储存湿度: 5%~95% RH

12.电磁兼容测试

    静电:接触放电6000V,空气放电8000V

13.其它抗干扰测试

    静态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

14.存储

采用频率1Hz可以存储128万条。

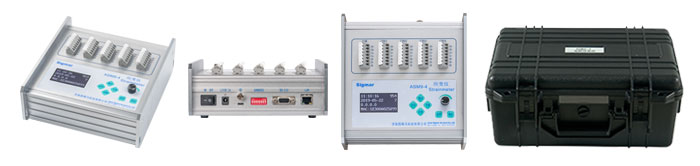

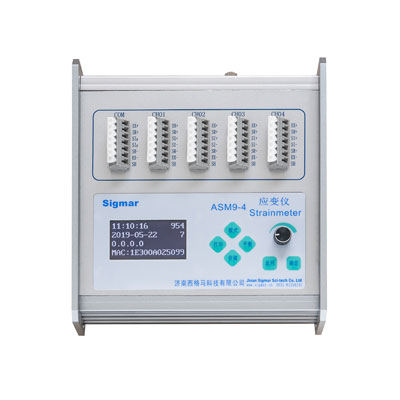

三、产品图片:
