工业级多功能USB转换器

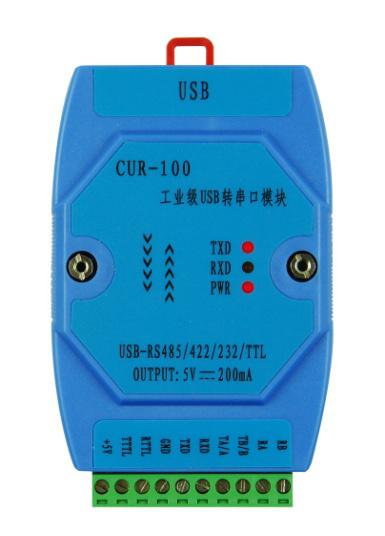

工业级USB转RS232/485/422/TTL转换器CUR-100

USB转RS232、USB转RS485、USB转RS422、USB转TTL(支持5V/3.3V)转换,同时可提供+5V 200mA直流电源输出,转换器工作电源由USB提供

产品简介:

CUR-100转换器支持的通讯方式有USB转RS232、USB转RS485、USB转RS422、USB转TTL(支持5V/3.3V)转换,同时可提供+5V 200mA直流电源输出,转换器工作电源由USB提供。转换器支持点对点和异步工作方式,带有电源指示灯及数据流量指示灯,可指示故障情况,RS-485/422支持远程通信和多机通信(32节点)。符合USB2.0规范,支持热插拔,多种串口通信速率自适应。



产品特性:

■ 完全符合USB2.0规范,支持热插拔;
■ 集成USB转RS232/RS485/RS422/TTL于一体,使用方便灵活;
■ 支持XP/Vista/WIN7/WIN8/Win CE/Linux/Mac OS等多种操作系统;
■ 独有的串口保护电路,具有抗静电、抗冲击功能;
■ 转换器内置智能模块,能够自动识别RS232/RS485/RS422/TTL信号流向,采用零延时自动转发技术;
■ 工业级设计,优选英国FTDI进口元器件,全部表面贴装工艺;

■ 适合35mm标准导轨安装,装卸方便。



产品参数:

1、标 准:产品符合USB V2.0标准以及   RS232/485/422/TTL标准

2、USB信号:VCC、DATA-、DATA+、GND、FG

3、RS232信号:RXD、TXD、GND

   RS485信号:TA/A、TB/B

   RS422信号:TA、TB、RA、RB

   TTL信号:RXD、TXD、GND(支持3.3V/5V)

4、工作方式:异步工作、点对点工作

5、方向控制:采用数据流向自动控制技术,自动判别和控制数据传输方向

6、波特率:

   RS232:300-115200bps,自动侦测串口信号速率

   RS485/422: 0-1Mbps,自动侦测串口信号速率

7、负载能力:RS232点到点通信方式,RS485/422方式32节点

8、接口保护:接口防静电高于4级(接触放电8kV)

9、接口形式:转换器上部为USB接口B型母头(USB线另一端为A型公头),下部采用压线端子进行连接

10、信号指示:发送(TXD)灯,接收(RXD)灯,电源(POWER)灯

11、传输介质:双绞线或屏蔽线

12、电源输出+5V 200mA,保证USB供电≥300mA

13、工作温度:-25℃~70℃

14、相对湿度:5~95%(不冷凝)

15、支持系统:

    Windows98/98SE/ME/2000/Server2003/XP

    Windows Vista 32bit/64bit

    Windows 7/8 32bit/64bit

    Windows CE

    Mac OS

    Linux 2.4及以上


CUR-100转换器.pdf

版本:1.0 发布时间:2014-10-17 下载
