电阻应变仪

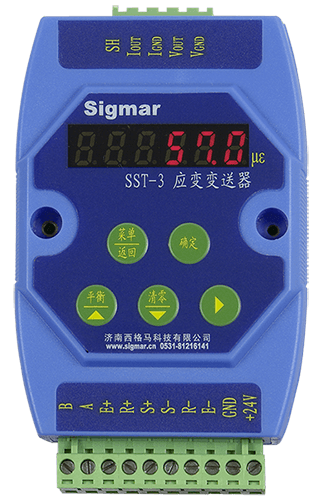

SST-3应变变送器

带数码显示的静动态应变仪;通过RS422-USB接上位机,通过指令调用结果或设置参数;窗口显示与模拟量同时工作;7种灵活接桥方式

1、适应测试场合:静动态应变测试

2、应变量程:±60000με

3、ADC:24/Σ-Δ

4、通道数:1通道

5、通讯方式:RS422-USB

6、采样率:最高2kS/s

7、3dB截止频率:0.23fs

8、分辨率:0.1με

9、不确定度:±(0.05%D+0.3)με

10、温漂:1με/℃

11、时漂:3με/24小时

12、接桥方式温补:7种方式2

13、显示方式:6位数码管

14、显示/输出:显示ε值,同时输出模拟量3

15、电源:24VDC2A

16、工作温度:-20~60℃


功能介绍:可把应变值以数字方式传给PC,它还能以7种模拟量(0-5V、0-10V、±5V、±10V、0-20mA、0-24mA、4-20mA)之一把应变值传送给用户的后续模拟测试控制设备。模块的输出能够直接被PLC、二次仪表等各种采集装置直接采集


SST-3:实质上就是一台手持的需要外接24VDC2A电源的分辨率为0.1με、±60000με的静动态应变仪,不同的是它不但可以把应变值以数字方式传给PC,它还能以7种模拟量(0-5V、0-10V、±5V、±10V、0-20mA、0-24mA、4-20mA)之一把应变值传送给用户的后续模拟测试控制设备。模块的输出能够直接被PLC、二次仪表等各种采集装置直接采集和处理。可通过RS422-USB直接接入上位机,以便通过指令调用结果或设置参数;自带应变数码显示窗口,据此可方便地把载荷的应变范围映射到需要的输出模拟量范围。窗口显示与模拟量同时工作。A/D最高采样频率可达2kHz,3dB截止频率为0.23倍采样频率。不确定度≤(0.05%D+0.3)με、有7种灵活的接桥方式、时漂≤3με/24h、温漂≤1με/℃。

SST-3应变变送器资料.pdf

版本: 发布时间:2014-03-28 下载
