电阻应变仪

ASMC2-4电阻应变仪

ASMC2-4为4通道电阻应变仪,测量静态和准动态的应变、应力、残余应力,还可测量电压、位移、压力、温度等其它物理信号。

一.概述
ASMC2-4为4通道电阻应变仪,是济南西格马公司自主研发的同系列性能极高的产品,与本公司专用计算机软件配合使用,主要测量静态和准动态的应变、应力、残余应力,还可测量电压、位移、压力、温度等其它物理信号。应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,公司的研发团队都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,因而测量精度高、线性好、温漂小,可长时间可靠地工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。

二.主要功能
1.测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等,还可去除测残余应力打孔引起的系统误差。
3.可以测量各种物理信号
(1) 一次直接测量信号
a.基本信号:应变信号、差分电压信号、单端电压信号
b.扩展信号:压力、力、载荷、扭矩、温度(热电阻、热电偶、或其他温度传感器)、位移等各种物理信号(传感器须直接输出或通过适配器转换成三种基本信号)
(2)二次计算生成信号
应力信号、残余应力信号、根据一种或多种一次直接测量信号(利用软件中各种复杂高级函数)生成任意虚拟信号。

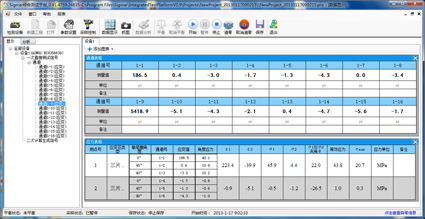

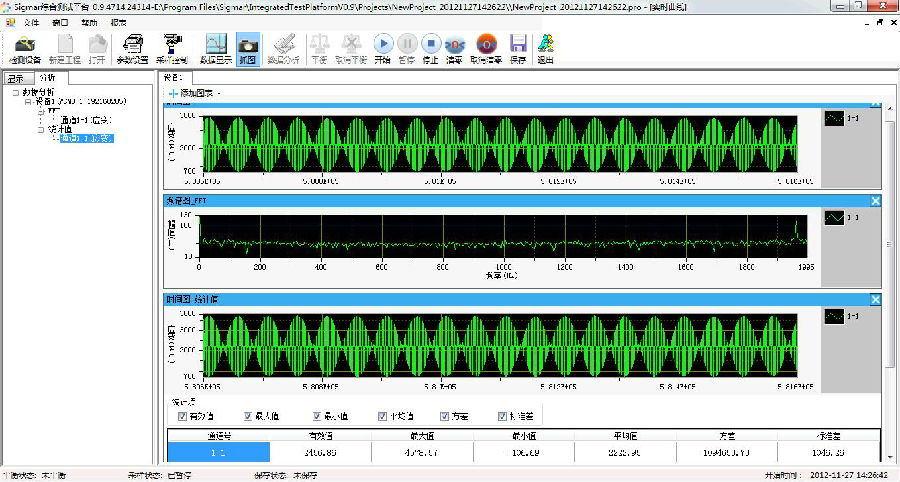

4.计算机软件主要功能
(1)所有一次直接测量信号的数据都可以实时保存
(2)所有被测物理信号的数据实时以表格形式显示

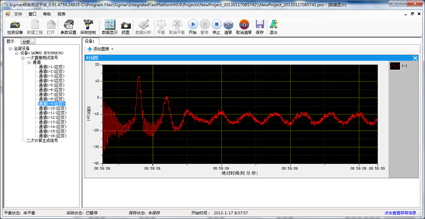

(3)所有被测物理信号的波形实时显示
a.信号随采样次数变化的曲线

b.信号随时间变化的曲线

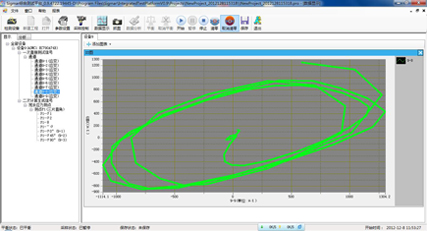

c.信号Y随信号X变化的X-Y曲线

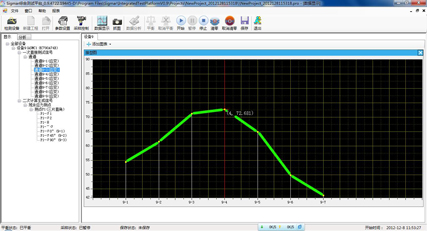

d.被测工件随时间变化的振型图

(4)强大的实时数据分析功能

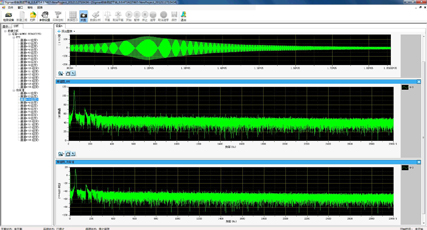

a.FFT频谱分析
b.功率谱分析
c.统计分析:最大值、最小值、平均值、有效值、方差、标准差


(5)强大的事后数据回放、数据处理、数据分析、图形处理等功能


(6)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

三.应用领域
1.飞行过程中的动态弯矩、扭矩、剪力,以及飞行引起的热应力。
2.机械工程及制造设备:起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试;油缸的压力、位移、温度、应变应力综合测试;机床导轨的残余应力测试;冲压设备的动态应变应力测试;旋转部件的应变应力及扭矩测试(需采用无线应变测试仪)。
3.高铁、汽车、轮船等交通设备:发动机、减速机的压力、温度、应变应力综合测试;车体、轮轴、高压输电弓等部位的应变及振动测试。
4.电力、动力工程:电厂设备的强度测试,如核电站安全壳整体强度测试;水轮机轴及叶片的应变应力测试;蒸汽管道受热后的应变应力、温度、压力综合测试。
5.土木建筑及水利工程:建筑结构静态应变应力测试;大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
6.桥梁和道路:大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
7.材料参数测定:各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
8.冶金、石油、化工:钢锭模表面热应力测试;油罐、压力容器、管道的压力、应变应力测试。

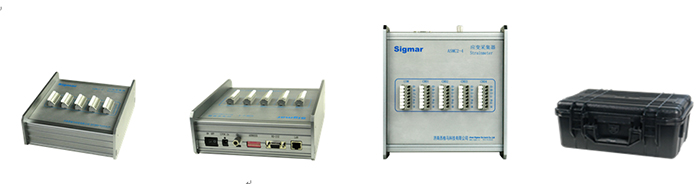

四、产品图片

五、技术指标

     1. ADC分辨率:24位

     2. ADC类型:Sigma-Delta

     3. 应变仪与计算机通讯方式:以太网

测试信号通道数:4通道每台,多台ASMC2-4应变仪可通过交换机连接到一台电脑上同时工作

     4. 每个通道都可以测量任一物理信号

     5. 每通道信号采样率fs(Samples/second): 1、2、5、10、20、50、100、200、400、800、1600

3200、6400、12800。

     6. 测试下述三种基本信号时的技术指标(开机预热半小时测得)

(1)应变信号

     a. 电桥激励电源(V):2.5

    b.电桥连接方式:1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、

全桥无横向效应、全桥有横向效应、原始应变共八种

     c. 应变计阻值(Ω):60、120、350、700、1000

     d. 电桥平衡范围(Ω):应变计阻值 × ±1%

     e. 应变测量范围可选(με):±1920000、±960000、±480000、±240000、±120000、±60000(默认值)、

±30000、±15000

     f. 非线性:小于0.02%

     g. 应变测量分辨率(με):0.1、0.5、1(可选)

     h. 应变显示分辨率(με):0.1、0.2、0.5、1、2、5、10

     i. 应变测量误差

fs=5S/s温度条件半桥误差(D为测量值)全桥误差(D为测量值)
出厂时测量误差典型值20℃~30℃±(D×0.05%±0.3με)±(D×0.05%±0.3με)
典型值-40℃~70℃±(D×0.1%±1με)±(D×0.1%±1με)
计量标定后测量误差典型值20℃~30℃±(D×0.02%±0.2με)±(D×0.02%±0.2με)
典型值-40℃~70℃±(D×0.05%±0.5με)±(D×0.05%±0.5με)

     j. 应变测量零点温度漂移

测试条件温漂
应变信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电桥硬件平衡,然后从低温开始调温测量半桥20℃~30℃1με/℃
-40℃~70℃2με/℃
全桥20℃~30℃0.05με/℃
-40℃~70℃0.05με/℃

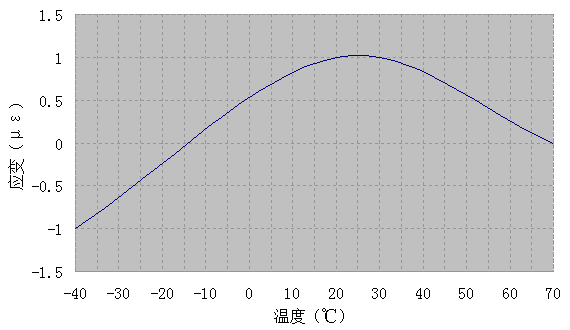

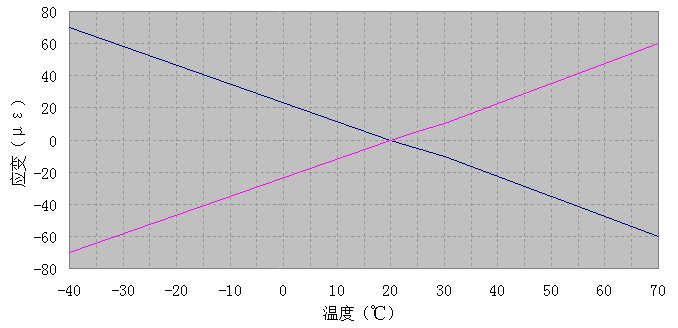

上图是ASMC2-4应变测量零点温漂(半桥)

上图是ASMC2-4应变测量零点温漂(全桥)

     k. 加载-5000με应变温度漂移

测试条件温漂
应变信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电桥硬件平衡,然后加载应变-5000με,从低温开始调温测量半桥20℃~30℃1με/℃
-40℃~70℃2με/℃
全桥20℃~30℃0.05με/℃
-40℃~70℃0.05με/℃

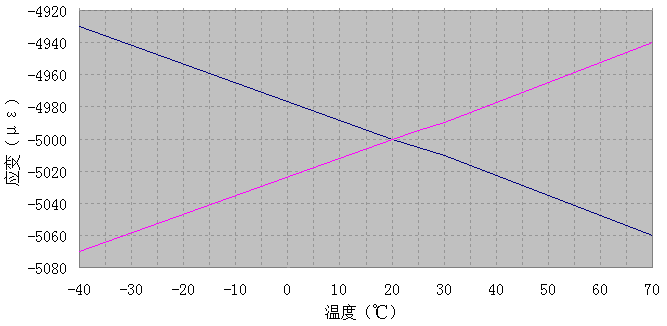

上图是ASMC2-4应变测量加载温漂(半桥)

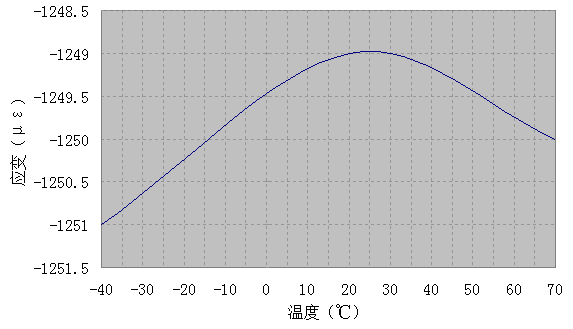

上图是ASMC2-4应变测量加载温漂(全桥)

     l. 应变测量随时间漂移

测试条件时漂
应变信号源和应变仪置于恒温箱, fs=5S/s,电桥硬件平衡,平衡后加载应变-5000με半桥24小时3με
全桥24小时0.5με

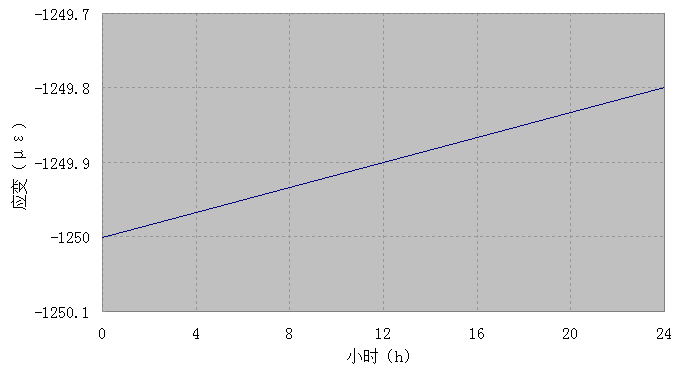

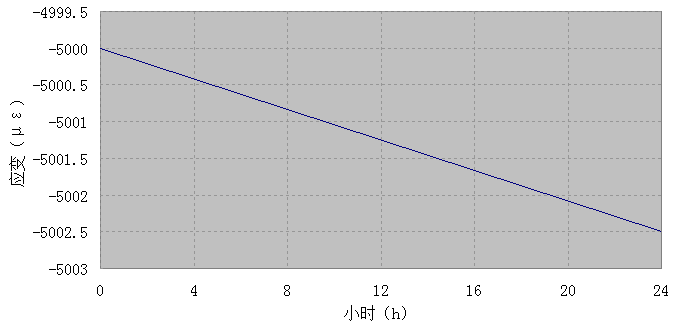

上图是ASMC2-4应变测量时漂(半桥)

上图是ASMBC2-4应变测量时漂(全桥)

(2)差分电压信号

     a. 差分电压测量范围(μV):±2500000、±1250000、±625000、±312500、±156250、±78125(默认值)、±39062.5、±19531.3

b. 差分电压测量分辨率(μV):0.1

c. 差分电压测量误差(fs=5S/s)

温度条件误差(D为测量值)
出厂时测量误差典型值20℃~30℃±(D×0.03%±0.5μV)
典型值-40℃~70℃±(D×0.05%±1μV)
计量标定后测量误差典型值20℃~30℃±(D×0.01%±0.2μV)
典型值-40℃~70℃±(D×0.02%±0.5μV)

d. 差分电压测量零点温度漂移

测试条件温漂
差分电压信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,电压调零,然后开始调温-40℃~70℃0.06μV /℃

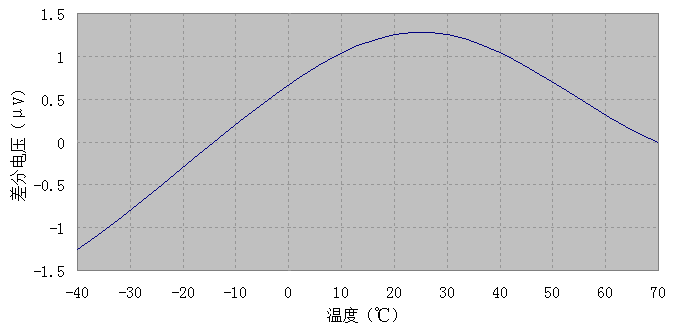

上图是ASMC2-4差分电压零点温漂

e. 差分电压测量-6250μV温度漂移

测试条件温漂
差分电压信号源置于恒温箱,应变仪置于调温箱,fs=5S/s,加载电压-6250μV,然后开始调温-40℃~70℃0.06μV /℃

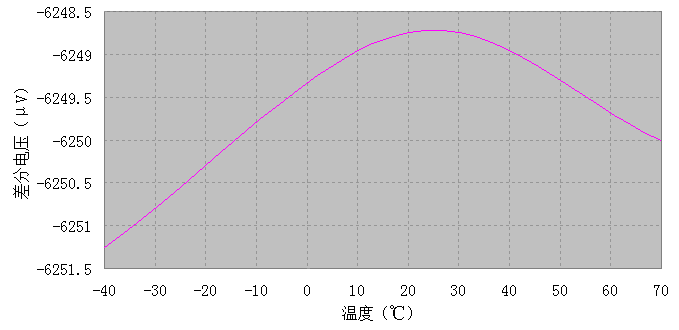

上图是ASMC2-4差分电压测量-6250μV温漂

f. 差分电压测量随时间漂移

测试条件时漂
差分电压信号源和应变仪置于恒温箱, fs=5S/s,加载电压-6250μV24小时0.6μV

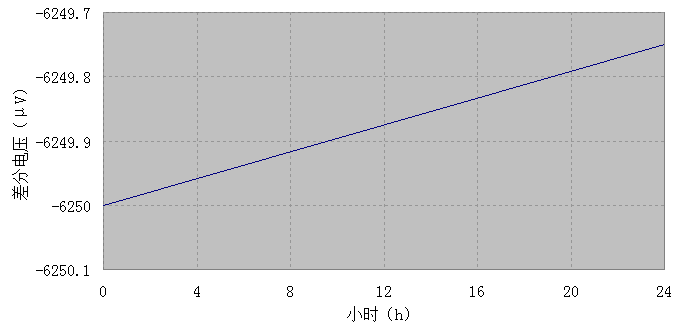

上图是ASMC2-4差分电压测量-6250μV时漂

     7. 测试信号接口类型:夹式直插端子

     8. 外形尺寸:191mm×200mm×79mm

     9. 重量:1419g

     10. 电源要求

12VDC  2A 电源适配器

     11.  环境要求

工作温度:-40℃~70℃

储存温度:-40℃~85℃

工作湿度:10%RH~90%RH

储存湿度: 5%RH~95%RH

     12.  电磁兼容测试

静电:接触放电4000V,空气放电6000V

     13. 其它抗干扰测试

    静态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

     高速动态应变应力测量过程中,在被测材料上电钻打孔、电焊、等离子切割等操作时,测量数据会出现瞬间干扰,但不影响仪器正常运行。

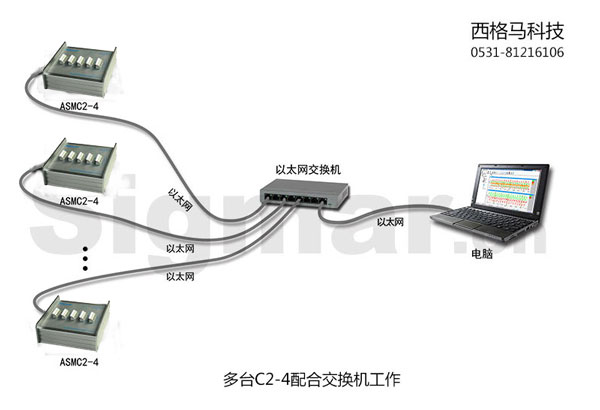

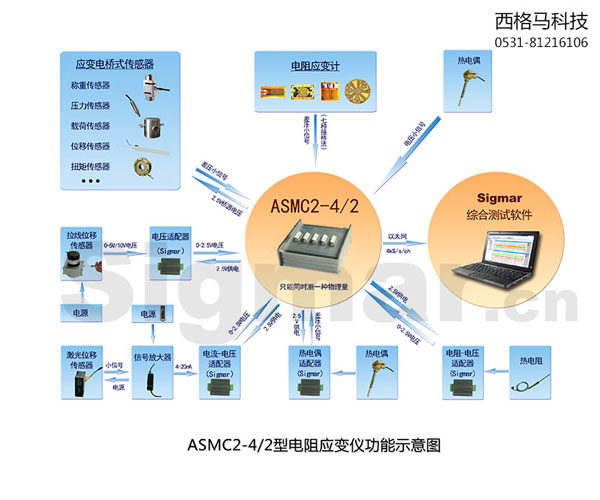

六、功能示意图


七、应用案例

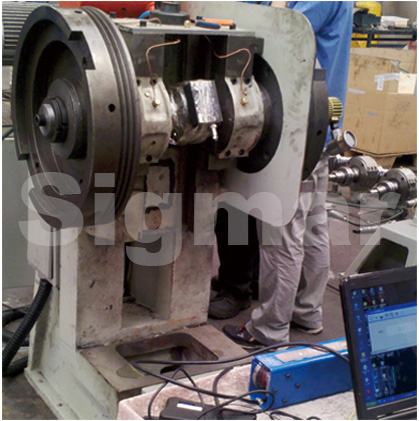

冲床扭矩测试

ASMC2系列 电阻应变仪 数据手册V0.32.pdf

版本:V0.32 发布时间:2013-04-11 下载
