铝合金锻件及铸件振动时效前后残余应力报告

一、测试目的

我单位受天津航天xxxx公司的委托，对该公司生产的铝合金锻造件振动时效前后的残余应力进行了测量，并对振动时效的效果进行评价。

二、测试工件参数

铝合金环形锻件，泊松比：0.33， 弹性模量:  72.4 GPa

铝合金铸件，泊松比：0.32  弹性模量： 73 GPa

三、测点位置

（1）铝合金环形锻件。振动时效前后十二个点均匀分布（相邻位置立面、侧面各六个）。

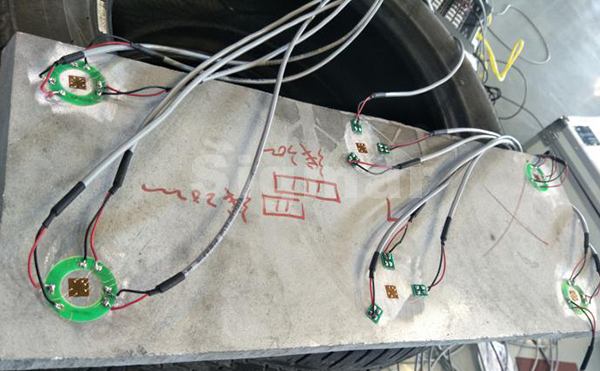

（2）铝合金铸造件。振动时效前后六点均匀分布测量，具体如下：

四、测试方法

残余应力测试采用盲孔法。参照ASTM标准：E837-81 《用钻孔应变测量决定残余应力的标准方法》 。

振动时效工艺参照《GB/T25712-2010-振动时效工艺参数选择及效果评定方法》进行。

五、残余应力测试仪器

ASMB4-16静态电阻应变仪、RSD-1打孔仪及BSF120-1.5CA-T应变花。

六、振动时效

振动时效设备名称：MSR100A振动时效系统。

振动时效设备生产厂：济南西格马科技有限公司

七、测试地点：天津航天xxxx有限公司xx车间
