振动时效

山东济宁某结构件外协制造单位焊后振动时效消除应力

地      点:山东济宁某结构件外协制造单位

使用设备:Sigmar SSIN150A 先哲液晶型 振动时效系统

服务时间:2014年7月

客户基本情况:主要为其他客户外协生产工程机械配件、防爆电气开关等焊接、机加工。

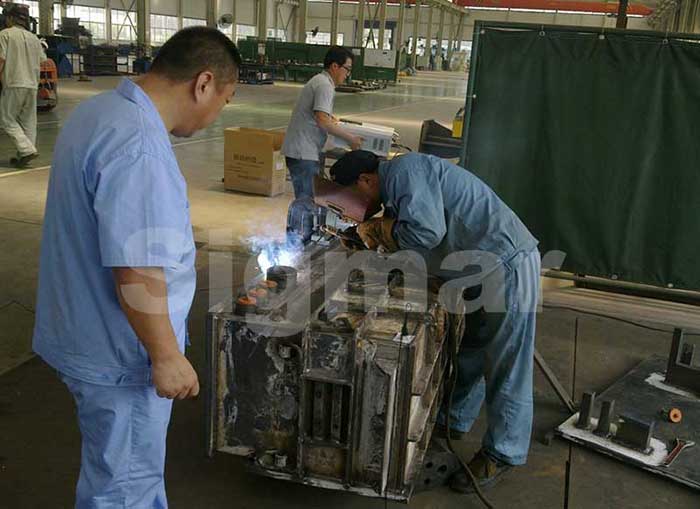

工作内容:对焊接的防爆电气壳体进行焊后振动时效消除应力,再对局部进行振动焊接(即:边振边焊),以减小和防止焊接变形、提高焊接质量、减少焊接应力的产生。

工件基本情况:该壳体整体焊接时,为保证主要尺寸精度要求区域的平面度,防止焊接过程中变形,在焊接时,加焊了两处辅助工艺支撑。需振动焊接区域先局部点焊;之后整体进行振动时效消除应力,然后对需振动焊接区域实施振动焊接。之后将辅助支撑打掉,进行抛丸、喷涂防锈漆、机加工,然后上三坐标,对尺寸精度复核检验。

注:振动焊接时,为保证设备安全运行,加速度传感器须使用隔离磁座。

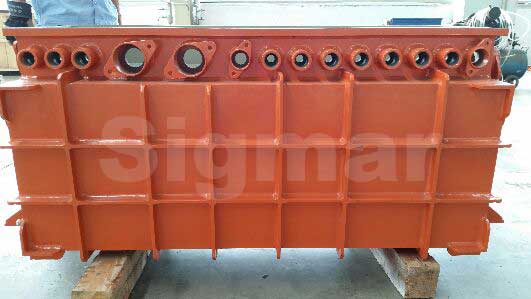

工件成品

工件尺寸精度分析:工件经过振动焊接、焊后整体振动时效,之后拆除辅助焊接支撑,对尺寸复核,满足尺寸精度要求。之后进行抛丸、机加工等工序,最后上三坐标检验,完全满足尺寸精度要求,解决了其原来制作工序中出现的变形问题。

结论:振动焊接工艺对于部分焊接结构件能有效起到晶粒细化、提高焊接质量、降低残余应力、减少和防止变形的作用。
