应变片-温度补偿

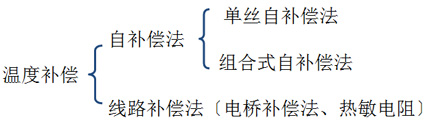

应变片-温度补偿

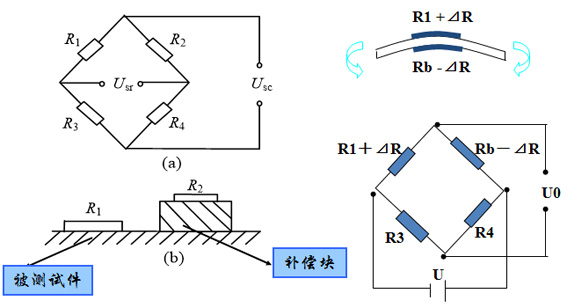

1、电桥补偿法

电桥补偿法优点：简单、方便，在常温下补偿效果较好，
电桥补偿法缺点：在温度变化梯度较大的条件下，很难做到工作片与补偿片处于温度完全一致的情况，因而影响补偿效果。

2、应变片自补偿
粘贴在被测部位上的是一种特殊应变片，当温度变化时，产生的附加应变为零或相互抵消，这种应变片称为温度自补偿应变片。利用这种应变片来实现温度补偿的方法称为应变片自补偿法。
1) 选择式自补偿应变片

实现温度补偿的条件为

当被测试件的线膨胀系数βg已知时，通过选择敏感栅材料，使下式成立

即可达到温度自补偿的目的。

优点：容易加工，成本低，
缺点：只适用特定试件材料，温度补偿范围也较窄。

2) 双金属敏感栅自补偿应变片
敏感栅丝由两种不同温度系数的金属丝串接组成
选用两者具有不同符号的电阻温度系数调整R1和R2的比例，使温度变化时产生的电阻变化满足.

通过调节两种敏感栅的长度来控制应变片的温度自补偿，可达±0.45μm/℃的高精度.

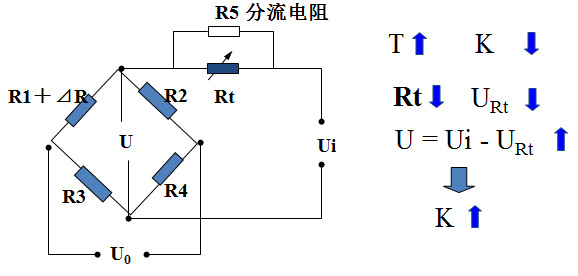

3)热敏电阻补偿
