振动时效时效前准备工作

首先应对设备易松的部位进行检查，然后对工件应力集中部位进行检查不允许工件存在缩孔，夹渣，裂纹，虚焊等严重缺陷。

一．工艺支撑

工件进行振动前要和地面隔离，支撑可以使用专用橡胶垫或废旧轮胎外胎等弹性较好的物体。支撑的主要目的，一是隔离振动，防止能量传到地上；二是降低一部分噪音，因为首先支撑物体弹性较好，避免了刚性接触造成较大噪音；其次支撑位置应尽可能选在振动的节点或节线（即波谷位置）处，可减小工件在振动时因相互撞击而消耗能量和产生噪音。

支撑方式：

一种是自由支撑，大多数工件振动时都采用这种支撑方式；

二是悬臂，主要是针对部分自由支撑时共振频率较高的工件，这种支撑方式较少使用。在保持工件静态及动态平稳的前提下，支撑的点数越少越好，但要注意：不能让工件任意一点接触地面，也不能让任意一点把支撑点压扁硬压在地面上。也就是说工件不但要完全和地面隔离，而且支撑物要完全支撑得起工件的重量，不能超重。

二．安装

1. 激振器激振器是振动时效的激振源，其安装的位置对于振动尤为重要。激振器一般安装在工件的端，角部位，要求安装位置要平整光滑，刚性要比较大。对于平面的要求是因为激振器固定在工件上以后，如果不平，在振动过程中可能造成激振器的偏心部分变形，进而导致轴承发热损坏对于刚性的要求是因为，如果安装点刚性不够，则可能出现激振器本身自振的现象，也就是激振器自身振动很大，但激振器产生的振动源并没有传递到工件其他部位。激振器的常规的安装位置：激振器安装好以后，用专用电缆将激振器与控制主机连接起来。在连接时注意首先要将航空插座上的定位销对准插口，然后旋紧，需要注意的是在插拔航空插座时，务必轻拿轻放，以免损坏，因为航空插座是铸铝的材料，比较脆，要防止摔，压，砸。另外平时工作结束后，电缆与激振器连接端好不要拆下，电缆可以和激振器把手固定（但电缆与把手之间要间隔柔软且耐磨的材料），以提高电缆的使用寿命。

2．加速度传感器加速度传感器是和安装磁座配合使用的，通过安装磁座吸在工件表面。传感器一般安装在工件远离激振器的振幅较大（波峰）处。

加速度传感器有两点需要注意的：一是方向性，加速度传感器的安装面要和振动方向垂直安装，否则检测不到振动；其次安装的位置，传感器要安装在远离激振器且振幅较大处，也就是要安装在共振时的波峰位置，如果安装在振幅较小出处即波谷处的话，在找共振点时就会出现漏掉共振频率的可能性。

三．振动时效
在进入振动时效时，第一步需要做的是，选择合适的激振力，也就是调整合适的偏心角度。在调偏心角度的时候，要遵循从小到大的原则，也就是先根据工件的结构，刚性，重量等综合情况，根据自己的经验，先调整一个相对保守的角度，进行试振，根据试振的情况决定角度是否合适，需要加大还是减小，直至调到相对合适的激振力，进行振动时效。
扫频：将激振器的频率（即转速）缓慢的由小调大的过程。
扫频曲线：随着频率的变化，工件振动响应（即加速度）发生变化，反映振动响应与频率之间关系的曲线。

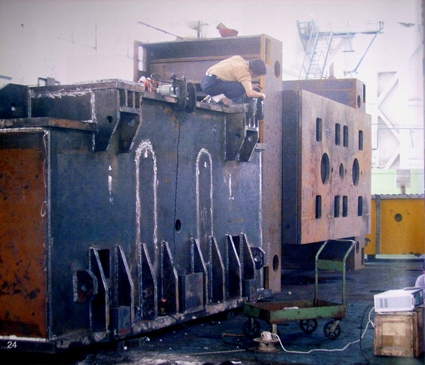

合肥锻压机床厂70t重的液压机工作台焊接件在时效
